Баллон газовый пропановый 27л (Вентиль) (JS)

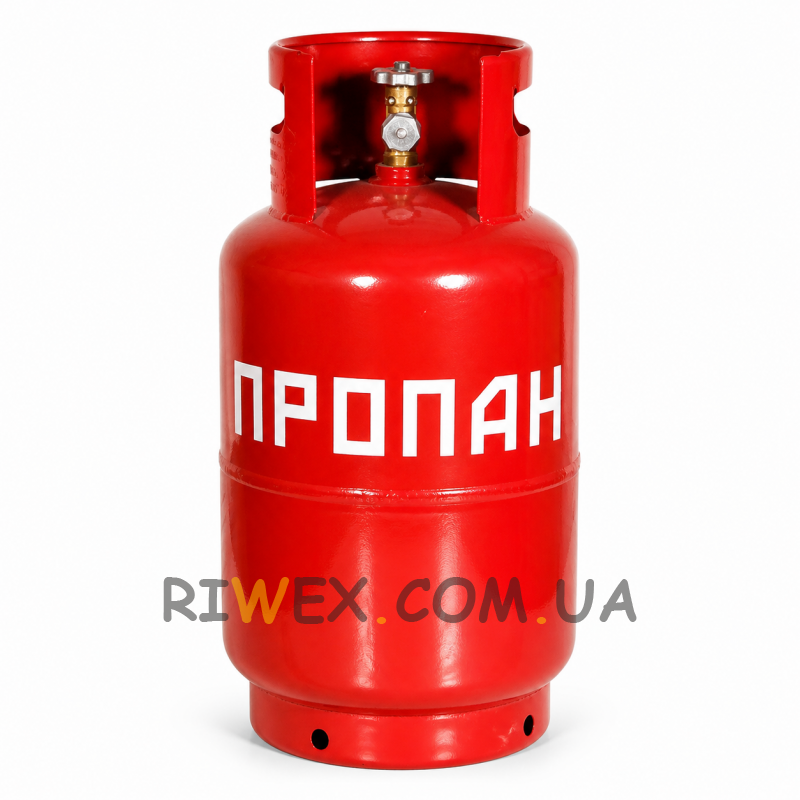

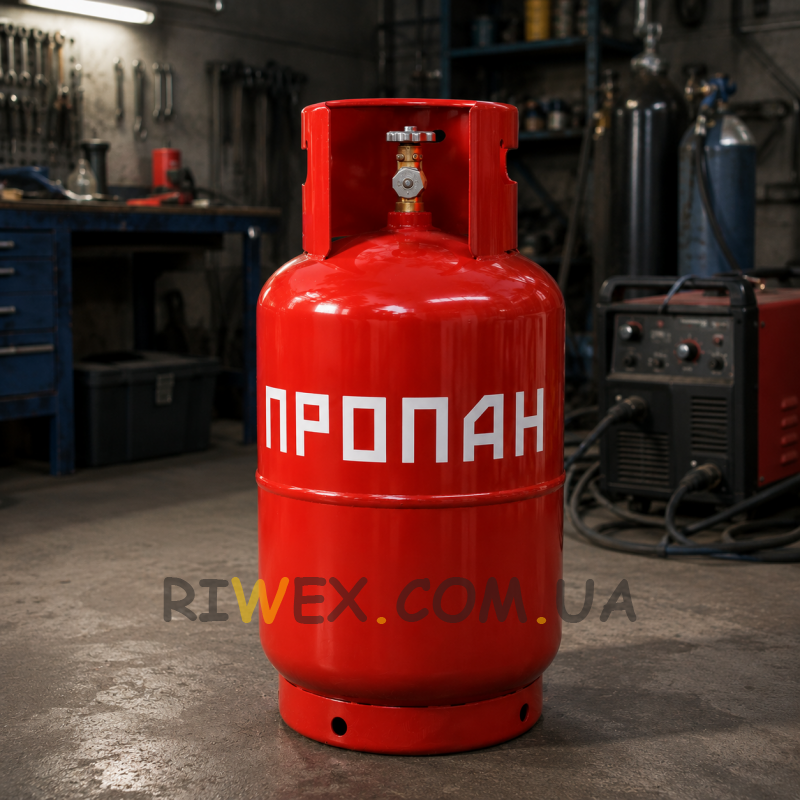

Бытовая емкость на 27 литров для сжиженного газа, пропана, бутана или их смеси. Конструкция предельно проста: цельносваренный стальной корпус из двух штампованных полусфер и цилиндрической обечайки, вваренная горловина с конической резьбой, вентиль и защитный воротник сверху, опорный башмак снизу. Ничего лишнего, ничего, что ломается.

Расчет рабочего давления, 1,6 МПа, то есть 16 бар. Пропан при +20 °C дает внутри около 8 бар, при +45 °C подходит к 15. То есть запас по давлению заложен под летнюю жару в багажнике, а не под идеальные условия. Наполнение ограничено 85% от геометрического объема: 27 л минус паровое пространство дает те же ~11 кг газа, которые пишут на ценниках заправок.

Пустой корпус около 14 кг. Заполненный, под 25 кг. Это важно для расчета полки, ящика или платформы, на которую баллон станет.

Особенности:

• Сталь конструкционная низколегированная, толщина 3 мм. Такой металл не крошит на морозе, поэтому баллон нормально переносит зимнее хранение в неотапливаемом помещении и перевозится при минусе.
• Вваренная горловина с конической резьбой. Вентиль сидит в металле глубоко, с герметиком или кислородной лентой. Это самый нагруженный узел баллона, и именно поэтому его не производят на прокладке.
• Вентиль ВБ-2, латунный корпус, шпиндель с маховиком. Открытие плавное дозированное: можно подавать газ тонко на горелку или открыть полностью под плиту. Выходной штуцер под накидную гайку редуктора W21,8.

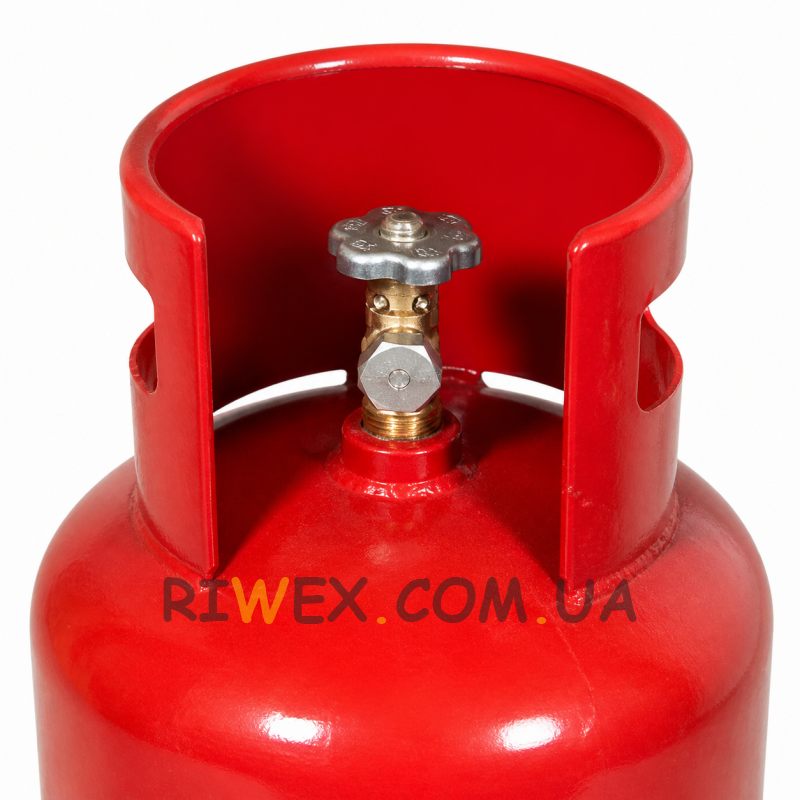

• Верхний воротник с тремя стойками. Высота стоек выше маховика вентиля. Баллон при падении бьется воротником, не вентилем. Вырезы между стойками выполняют две функции: вентиляция подвентильного пространства и доступ рукой к накидной гайке, когда редуктор уже прикручен.
• Опорное кольцо-башмак. Приваренное по кругу днище, держащее геометрию и не дающее нижнему шву касаться грунта или бетона. Баллон стоит вертикально без подставок и не гуляет от вибрации в кузове.
• Заводские клейма на воротнике. Месяц и год изготовления, месяц и год следующей аттестации, масса пустого баллона, объем, давление. Эти данные нужны заправщику, чтобы залить правильное количество газа по весу.
• Покрытие красной эмалью по всей поверхности. Защита от коррозии плюс цветовая кодировка сжиженного углеводородного газа.
• Габариты: диаметр корпуса 299 мм, полная высота около 640 мм вместе с воротником, объем 27 л.
• Совместимость. Одна резьба на всю бытовую газовую технику: редукторы РДСХ, горелки, паяльные лампы, газовые пушки, инфракрасные обогреватели, плиты с переходным шлангом.

Характеристики:

• Тип: Универсальный;
• Назначение: для сжиженного газа (пропан, бутан, пропан-бутан);
• Объем: 27 л;
• Масса газа при заправке: до 11 кг (85% объема);
• Масса пустого баллона: ~14 кг;
• Материал корпуса: сталь;
• Толщина стенки: 3 мм;
• Рабочее давление: 1,6 МПа (16 бар);
• Испытательное давление: 2,5 МПа;
• Диаметр: 299 мм;
• Высота (с воротником): ~640 мм;
• Запорная арматура: баллонный вентиль ВБ-2 (латунный узел, маховик);
• Резьба выхода: W21,8 (СП 21,8×1/14");
• Защита вентиля: стальной воротник-ветрозащита с вырезами;
• Опора: кольцевой башмак с дренажными отверстиями;
• Эмаль, цвет красный;
• Совместимость: редукторы РДСГ 1-1,2, РДСГ 2-1,2, бытовые плиты, горелки, паяльные лампы, обогреватели;
• Комплектация: баллон с вентилем (без газа);
• Периодичность аттестации: 1 раз в 5 лет;
• Положение при эксплуатации: вертикальное.
